Всем привет!



Возникла необходимость в переделке данного коммутатора на питающее напряжение в 6 Вольт. Вопрос в том, как это сделать?



Вот его схема:







Как я понимаю, нужно лишь заменить резисторы R25, R26 с уменьшенным в 2 раза номиналом?
Раздел: Системы зажигания

Предистория:

Прислали друзья с США отработавшие у них, но готовые работать у нас модули камер как на картинке. Матрица CCD SONY, процессор nextchip 2040.







Проблема в том, что эти камеры придется менять в действующих системах, где например 3 купольных и 1 уличная, поменять нужно только уличную, соответственно 3 останутся PAL. Регистраторы не умеют понимать что этот канал PAL, а этот NTSC, только все так или все так.



Суть вопроса:



Сейчас камера NTSC нужно получить PAL.



Открыв даташит на nextchip nvp2040 увидил что 23 пин некий X-tali и в скобках написано (NTSC: 28.6363, PAL: 28.375). Само собой первым делом поменял кварц, увы чуда не случилось. Может есть еще какая перемычка или резистор?
Раздел: Песочница или Вопрос-Ответ

Здрасти,

меня интересует кто как борется со "слетом" eeprom.

Слыхал что tiny2313 на холоде не работает с bod а без bod естественно плохо работает eeprom.

У многих смотрю по форумам проблеммы с этой псевдопостоянной памятью вылазют.

В данный момент хочу начать работать с eep, но предварительно услышать как народ выходит из ситуевиеы. В даташите черт ногу сломит.
Раздел: Песочница или Вопрос-Ответ

Здравствуйте.  Нашел трансформатор ТС-250-36.
Думаю из него сделать зарядное устройство для зарядки автомобильных аккумуляторов (55-75 А*ч). подключил его тестором проверил там две обмотки одна 19,5 В, а другая 18 В. переменки а в месте дают около 38 В. Можноли взять 18 В переменки потом на диодный мост (Д242) и получим около 16 В постоянки. Буду делать по вот этой
схеме все уже куплено. Но  боюсь 16 В для аккумулятора много. Может еще тиристор просадит чуть напряжение? Пробовал его нагружать нихромовой спиралью, вымерил длину спирали,  чтобы ток был 5 А. Продержал его минут 30 даже не потеплел. При этом напряжение от 18,3 просело всего до 17,7-17,6.



Можно ли его использовать без отмотки вторички. Где то читал что на тиристоре должно напряжение просесть до 2 В - Правда или нет.

Если бы просело то хорошо бы было или 16 норм.

Заранее спасибо. Извините если что не так написал.
Раздел: Трансформаторы, дроссели, ферриты

Доброго времени суток.

В наличии: электронные часы с питанием 9В. Блок питания отдельный. Часы потребляют вроде бы немного, но кроны хватает только на месяц.

Предложите, пожалуйста, простое решение, чтобы можно было часы запитать от блока питания, а в случае отключения электричества - от кроны. Желательно с указанием нужных элементов.

Спасибо.



ПС: можно ли использовать в данном случае слаботочные реле? сразу идея мне показалось простой, но затем я почитал про эти самые реле, и оказалось, что время замыкания контактов ограничено. Могу ошибаться, не силен в электронике.
Раздел: Питание

Подскажите пожалуста как ето исправить гдето прижалась маска когда лежала с стекло фильтер друг од друга отстал.






Раздел: Начинающим

Добрый день!

Это наверное больше крик о помощи, чем вопрос



Никак не могу избавиться от помех на видеокамерах, что уже только не пробовал:

- заземлил все что можно, камеры, потолок, ламы, корпуса блоков питания, компьютер(с платой видеорегистрации)

- сделали заземляющий контур вокруг здания, который "ограждает" здание от помех извне.

- пробовал ставить фильтры: пассивные от витой пары, фильтры для коаксиального кабеля.

- приглашал контору спецов, которые почесав затылок ничего не сделали.

- ставил разные платы разных производителей разных ценовых диапазонов

ничего не помогло.



У меня вот такая картинка на регистраторе:




Как видно - низкое качество изображения и рябь.

Настроено обнаружение по движению, и детектор програмный срабатывает из-за помех, в итоге в записях камер очень много лишних пустых событий, которые просто занимают место на винте и делают просмотр записей невыносимо длительным по времени.

Особенно ночью, детектор движения срабатывает от помех, так что получается почти постоянная запись всей ночи, а днем гораздо меньше пустых сработок на помехи.



Камеры аналоговые подключены по стандартному коаксиальному кабелю, правда кабель проложен под подвесным потолком, сам потолок - алюминиевый профиль если не ошибаюсь (но все заземлено), и под потолком такая истинно классическая в лучших традициях русских электриков проводка - куча скруток, минимум изоляций, провода идут от стены к стене, лежат на потолке, ну в общем полный типовой бардак, естественно что коаксиал местами проложен рядом с токопроводным кабелем, а местами пересекает его, по другому было не проложить, к сожалению.



Камеры питаются от ББП-20, заземлен корпус

Розетки всех ББП и компьютера заземлены. Земли везде разные, но соединены в общий контур в здании.

Пробовал садить ББП-20 на отдельный ИБП который временно питал ББП-20 от батарей, что обеспечивало гальваническую развязку, но тоже результата не дало, картинка не менялась, значит с питанием и заземлением все ок получается, и проблема все-таки в наводках...



Недавно купил поставил 2 фильтра на 1 камеру http://www.aktivsb.ru/prod-11604.html которые слегка сглаживают помехи, но помехи все равно остаются! (не знаю может не будет эффекта пока на все камеры не поставить такие устройства)

Первый фильтр установлен у камеры, а второй установлен на другом конце у регистратора. Сгладило помехи, но картинка лучше не стала, сработок детектора движения фактически меньше не стало. Хотя вроде же проблема была в наводках и помехах, как я думал, а не помогло, значит проблема ещё в чем то...



Я уже не знаю что делать, уже все перепробовал, уже паника и истерика от безвыходности.



Вдруг случайно нашел в интернете вот такую штуку:

Изолирующий видеотрансформатор, или ещё его называют развязывающий видеотрансформатор. Готовых устройств в интернете есть несколько, по цене от 400р до 3500р за штуку. Вот примеры:

http://www.visionpro...d_216/tek_4184/

http://www.ssr-russi...r_Seboks_VT-T_/

Предназначен для гальванич. развязки приемного и передающего видеооборудования при передаче в/сигнала между ними по кабелю (коаксиальный кабель, витая пара, двухжильный кабель). Видеотрансформатор включается последовательно в разрыв кабеля в любом удобном для монтажа месте и устраняет помехи на видеоизображении, возникающие из-за токовых петель.

Общие технические характеристики:

• полоса пропускания - 0...14 МГц,

• полоса рабочих частот - 0...7 МГц,

• R вх. - 75 Ом,

• R вых.- 75 Ом,

• V вх.сигнал - 1,5 В,

• неравномерность частотной характеристики в полосе частот 0...14 МГц до 2 дБ,

• ослабление сигнала в полосе частот 0..7 МГц до 1 дБ,

• диапазон рабочих температур: -45 - +50 град. С.

У нас в "глубинке" поставщики о таких не слышали, да и руководство вряд ли даст денег на очередной эксперимент, который уже будет воспринят точно провально.



Поиск в интернете информации и схем не дал результата. Возможно кто-то знает схему такого простого пассивного устройства, для того чтобы на коленке собрать, опробовать и если поможет, придется ехать в столицу и закупать коробку таких устройств.



Может быть стоит запостить данный вопрос в другом разделе форумов?



Спасибо.
Раздел: Видеонаблюдение

Приветствую всех!

Подойдут ли ОУ TL084CN ИЛИ LM324 для двух тензодатчиков и есть ли какие нибудь примеры?
Раздел: AVR

Короче дело вот в чем я купил на алиэкспрес куб 8х8х8 но незнаю программированный он или нет вот ссылка него http://www.aliexpres.../222158728.html и реально ли найти электрическую схему его ?
Раздел: Песочница или Вопрос-Ответ

Добрый день.

Лет 10 назад ходил в кружок радиотехники и собирал с советских схем радо, усилитель, бп и прочее. По этому какие-то базовые знания у меня имеются.

Сейчас решил собрать одну схемку, но по видимому обозначения на ней буржуйские и я не могу разобраться в некоторых вещах.



Вот схема (это музыкальный синтезатор на attiny 45 / 85 включаться должен герконом, имеет выход на динамик и дополнительный канал на светодиоды):











Собственно что понял - свёл в таблицу







И вопросы:

- что такое J1, J2? На катушки какие-то похоже и что там за номиналы?

- какой номинал резистора R3? (бесконечно малая величина судя из логики какая-то)

- почему у конденсаторов дуга слева? это нормальные обычные конденсаторы? (как я понимаю напряжение у них можно брать 4.5V и выше)

- правильно ли я идентифицировал выходы TP3-TP8?



и немного отдалённый вопрос

- для прошивки мк attiny планирую заказать что-то типа этого программатора. Правильно ли я понимаю что он подойдёт мне? (не хочется покупать дорогой, т.к. необходим для разовых целей)



Благодарю за внимание.
Раздел: Песочница или Вопрос-Ответ

Материнская плата: ABIT LG-95C

Процессор: Intel Pentium D 805 (Socket 775, 2,66 ГГц, 2x1 Мбайт)

Видеокарта: NVIDIA GeForce 7200 GS

Блок питания: ATX Linkword LPK2-23 400W

Память: DDR2 2048MB 800MHz <PC6400> Kingston (новая)



При включении компьютера спикер не издаёт никаких сигналов,через 5 сек.идёт в перезагрузку и так до бесконечности.Пробовал ставить другую видео карту NVIDIA GeForce 7300 GТ,никаких изменений,так же самое.



Мои действия: Отсоединил от материнки всё,оставил только память,включил - спикер подал один сигнал (вот никак не пойму,длинный это или короткий),начал замерять напряжение на разъёме питания материнской платы-замерил,на всех контактах 24-х пинового разъёма напряжения штатные,соответствуют заявленным,(это я запускал без видео карты),так как не успевал замерить с видюхой - комп быстро перезагружался,без видео карты работает чуть дольше,примерно пару минут и уже не уходит в перезагрузку,а отключается полностью.После отключения,дежурное напряжение +5v есть.



Когда включаю с видео картой,радиатор на ней чуть тёплый,так же и южный и северный мосты и процессор,то же чуть тёплый.В чём может быть причина этой поломки?
Раздел: Компьютерная техника

Собираю потихоньку гаусс-ган, и появились некоторые вопросы.

Один из которых - как скоммутировать катушки? Выбор тал на оптический триггер, так как так проще всего. Вопрос в том как оный сделать, на каких элементах и как застаивть конденсатор разряжаться при срабатывании триггера? Тема наиболее близка к робототехнике, потому тут и спрашиваю.

Поделитесь пожалуйста схемкой, на просторах интернета не нашел..
Раздел: Радиоуправляемые модели. Роботы.

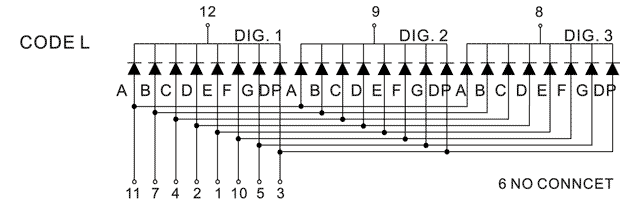

Здравствуйте, имеется несколько индикаторов, 3 разряда, общий катод. прилагаю примерную схему, мои такие же..только выводы по другому обозначены. Задача состоит в том чтобы построить из этих сегментов слово ON и OFF и переключать эти слова, подавая питания на разные выводы. со схемой которая будет переключать разобрался. Проблема в том что из за того что катод общий, я не могу построить нужного слова. К примеру слово ON, я отключаю третий катод чтобы исключить третий сегмент, на первом подключаю так чтобы получился ноль "0" или буква "0", и второй сегмент горит так же как первый. а мне нужно выключить нижний светодиод чтобы там была буква "n"..как реализовать?

Схема:



Вот так горит:

Вот так нужно:



Ну и с надписью OFF аналогичная проблема. Уже не вижу решений..есть ли они вообще?
Раздел: Песочница или Вопрос-Ответ

Наткнулся на схему



Получается что на первую ногу входит +

со 2 выходит -

на третью входит -

с 4 выходит +

зачем?
Раздел: Начинающим

Привет всем. Вопрос на засыпку... Если кто знает что, то большая просьба поделиться информацией. Тема: "Автоматическое включение и выключение канала цветности в системах NTSC, PAL, SECAM".
Раздел: Разное

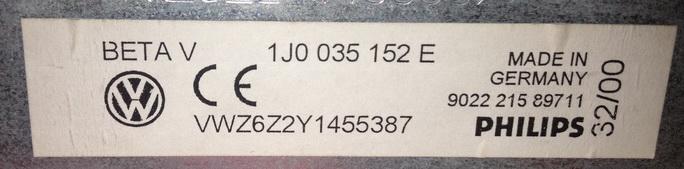

Доброго вечера, товарищи, припер мне один товарищ штатный мафон от Фольца, я ему плюс-минус воткнул, к батарее подключаю-а оно лишь светиком в левом углу мне моргает-и все.. На кнопки не реагирует, дисплей чист. Тыкал наугад дополнительно плюсом питания по остальным контактам фишки-так и не удалось ничего активировать, дисплей чист, внутри ничего не щелкает и не дергается, только загорелась подсветка кнопок при касании контакта с солнышком, и перестал моргать светодиод при касании контакта S. Наличие кассеты ситуацию не меняет. Может, плюс надо накинуть сразу на несколько контактов, помиимо плюса питания и подсветки? Как-то боязно дальше методом тыка тыкать, сожгу еще.. И, естественно, допускаю, что эта штатная дрянь может вообще оказаться заблокированной, как это с ними нередко бывает при длительном отсутствии питания. Но это будет уже второе дело, мне б для начала понять, как ее из спящего режима вывести, чтоб она мне хоть что-то показала на экране, хоть "Заблокировано, отправьте SMS на номер.." (при касании плюсом MUTE ноль эмоций. Правда, это, по идее, глушение звука, а не сон..). Какие мысли у кого?



http://img.radiokot....3/4po6422nx.jpg

http://img.radiokot....3/4po7bneqo.jpg

http://img.radiokot....3/4po7m6i63.jpg



...таки припаял ко всем контактам провода и подал на +. Заодно и нашел одну кнопку, которую ранее не нажимал-крутилку громкости. Короче, при накинутом проводе SAF и нажатии на громкость экран загорается синим со словом SAFE (безопасный режим?), и через пару секунд показывает цифру 1000, которую можно изменять первыми четырьмя кнопками-цифрами под дисплеем.. Короче, тот самый код, думаю. Только как нажать, что говорится, "Энтер" для подтверждения, я так и не понял. При нажатии громкости экран потухает, при повторном включении опять показывает SAFE, 1000



Погуглив, нашел пару тем про сабж. Нашел способ подтверждения кода. Только код взять негде. Перепрошить EEPROM мафона нечем. Соответственно, думаю, придется забить. Тьфу!
Раздел: Автомагнитолы

Есть современный ресивер рассчитаный на 110 питание, нужно его "переключить" на 220. Блок питания там импульсный, но не универсальный, никаких переключателей перемычек нет. Писал в тех. поддержку - еле ответили, что переключение на 220 невозможно... Но это для америкосов, наши же утверждают, что все возможно и довольно просто, по сравнению с обычными трансформаторными, где обычно кроме перемотки транса (или намотки нового) ниче не поделаешь. Правда речь шла о всяких комппьютерных БП или мониторных.

Блок питания Murex MRX-908A, вот такой:

http://www.avsforum.com/t/1369484/sherwood-netboxx-r-904n-internal-pictures#post_21136740

(первая фотка)

Его "брат" с подробными характеристиками:

http://www.murexlab.co.kr/eng/product02-1.html

Внешний адаптер КРАЙНЕ не охота использовать. И даже непонятно какой мощности. По характеристикам там что-то странное - усилители в ресивере, как я понял цифровые, 7 х 100 Вт, а потребление устройства по мануалу - 120 Вт... Но на том форуме, где выложены фотки проскакивала цифра в 400 Вт.

Подскажите, как его переключить? Или подскажите спеца, кто сможет сделать это недорого и квалицированно? Желательно в Киеве.
Раздел: Импульсные блоки питания, инверторы
