Доброго времени суток! P.S. Схема на этапе разработке, т.е. на листике бумаги. Вообщем, хочется сделать бортовой мини-компьютер для велосипеда на базе связки Raspberry Pi + Arduino и сенсорного экрана. Основное ПО находится на R-Pi, все управление осуществляется на сенсорном экране. Есть плата Arduino (модель пока не известна) с подключенными сенсорами, которая по запросу 2-го должна получить данные с сенсоров и вернуть обработанные значения. Поискав информацию в инете, нашел сенсорный экран и плату Gertduino (надстройка Arduino для R-Pi). Но кол-во входоввыходов на этой плате меня немного не устраивает: для реализации задуманного их, скорее всего, не хватит. Так вот вопрос: как объединить Arduino c R-Pi для "общения", при этом прицепив сенсорный экран (желательно резистивный, 3.2" - 5")? P.S. Нашел сенсорный экран от 4D Systems (цена завышена - 84$, но на программном уровне все сделано очень даже и неплохо, т.к. все необходимое API уже есть в комплекте), подключается к GPIO (задействовано 4 контакта). На плате Gertduino, которая тоже подключается к GPIO, задействованы те же самые контакты + оставшиеся. Я так понимаю, если все это дело соединить, то ничего работать в итоге не будет. P.P.S. Информация на экран будет выводиться вручную моим ПО. По HDMI, хотелось бы, выводить консоль Linux'а. 1. Кто-нибудь сталкивался с похожей задачей? Хотелось бы знать модели плат + экран, которые реально можно объединить в связку. 2. Ткните носом меня, если не сложно, где почитать про подобное "общение" плат в режиме реального времени? Заранее спасибо. Раздел: Arduino и Raspberry Pi
Прислал знакомый фотку с трансформатором и сказал,что если он тебе нужен то отдам а если нет я сдам его.Но добавил что он алюминиевый.Я залез в интернет поглядел и везде видел медный.Подскажите были и алюминиевые?   Раздел: Песочница или Вопрос-Ответ
Обнаружил интересный глюк синхронизации. Приборы: Обнаружена на DS1102D SW 03.01, пр-во 2012 г. , после обновления до SW 04.01, глюк остался Подтверждён на DS1052E SW 00.02.02 SP пр-во 2010 год или ранее. Неисправность проявляется только в режиме синхронизации по длительности импульса при выборе внешнего входа синхронизации или какого-либо цифрового канала логического анализатора. Суть проблемы: Для осциллографов D и E. При использовании входа внешней синхронизации в качестве источника запуска условие запуска становится инверсным, т.е. если выбран запуск по превышению длительности положительного импульса, запуск происходит по превышению длительности отрицательного импульса и наоборот. Ошибка воспроизводится стабильно.   Только для D (с логическим анализатором) При использовании какого-либо цифрового канала логического анализатора в качестве источника запуска инверсия условия запуска проявляется в случае выбора внешнего входа и, затем, возврата к цифровому каналу. Нормальная работа восстанавливается, если кратковременно перейти в другой режим синхронизации (например, по фронту) или выключить/включить осциллограф.   Есть еще видеозапись этого глюка, но она весит 11 мегов, сюда не лезет. Можно пройти по сылке http://vk.com/topic-41620_29190615 , там я написал методику тестирования и видео там есть. Мне хотелось бы понять, это два указанных осцилографа глючные или эта проблема носит массовый характер. Прошу владельцев данной серии помочь и протестировать свои осциллографы. Раздел: Измерительная техника
Здравствуйте! помогите со схемкой! попался бракованный светодиодный прожектор мощностью 50 Вт. Из-за повышенного напряжения трансформатора (вместо 36 в, напряжение 43 вольта) перегорает светодиодная матрица, матрицу нашел, но как правильно понизить напряжение на выходе трансика. На самом трансике написано 32-36 Вольт, 1500 мА.
Раздел: Песочница или Вопрос-Ответ
Собрал преобразователь по схеме  все делал по этой статье http://cxem.net/sound/amps/amp146.phpтрансформатор намотан в точности как описано в статье, но на выходе почему то получил 80.2В в плече без нагрузки, полевики не греются, все вроде бы хорошо, за исключением одного, греется резистор R13 ставил как по схеме 2Вт. Подскажите в чем может быть дело? Раздел: Песочница или Вопрос-Ответ
Технические характеристики: Категория : Proliant HardDrive Подкатегория : 10K Поколение: SAS Партийный номер : DH0146FAQRE Номер продукта : 457431 Тип : Hard Drive - Hot-Swap Размер : 146 GB Тип интерфейса: Serial Attached SCSI Кол-во оборотов : 15000 rpm Распродажа.Склад.Доставка почтой или самовывоз. Новые! 0936602479 0966727912 Цена, грн.- 900 Категория Компьютеры и комплектующие / Накопители HDD Имя пользователя alexander Страна Украина Регион Киевская обл. Город/населенный пункт Киев +Жесткий диск IBM 42D0632 146GB 10K 6Gbps SAS 2.5" SFF Slim-HS Характеристики товара: Производитель IBM Модель 42D0632 Емкость (ГБ) 146 Серверный Да Гибридный Нет Скорость вращения шпинделя (оборотов/мин) 10000 SAS Да Версия SAS SAS 2.0 (6 Gb/s) Форм-фактор (дюймов) 2.5 Габариты: 17.5x13x7 Распродажа.Склад.Доставка почтой или самовывоз. 0936602479 0966727912 Цена, грн.- 900 ссылка на фото: http://allmix.com.ua/raznoe-pc/sas-disk-dh0146faqreи http://allmix.com.ua/raznoe-pc/zhestkij-disk-ibm-42d0632 Раздел: Продам-Отдам, Услуги
Монитор начал мигать при включении, минут через 10 прекращал. Перед тем, как перестать мигать, его вспышки учащаются, потом следует нормальная работа с короткими интервалами достаточно учащенного мигания. После такой веселухи он работает нормально. Заметил зависимость, что чем выше яркость (именно количество испускаемого света), тем больше времени уходит на мигания перед нормальной работой. При 100% яркости он вовсе не перестает мигать, при 0% (он еще светится) он вовсе и не начинает мигать. Еще есть граница яркости, выше которой он залипает на втором цикле (смотреть выделение выше). Вот такие у монитора симптомы. Я думаю, это проблема в конденсаторе. Но я не опытен, по этому пишу здесь. Вот фотографии начинки    Раздел: Телевизоры и мониторы
Всем привет. Откопал сигналку с обратной связью, хочу себе поставить вместо простой. Откопал в неполной комплектации- сам блок сигналки, модуль связи с пейджером и сам пейджер-брелок. Значит светодиод со старой сигналки подойдет, кнопка тоже, а вот датчик удара подойдет ли? И еще один вопрос, шлейф который идет к модулю связи был порезан на три части. Шлейф имеет два одинаковых разъема. Я его восстановил, соединив провода так, первый пин первого разъема с первым пином второго разъема и т.д. Верное ли подключение? Шлейф состоит из четырех проводков сплавленых в плоскую дорожку.
Раздел: Сигнализации
Всем здрасте! Ребят подскажите, я в Си не очень хорош, но так уж вышло что пришлось. Есть программа для графического ЖК, написана под atmega8. При компиляции на amega16 ошибок не выдает но и ничего не показывает. Нужно для правильного перевода на atmega16? Танцы с бубном не помогают...я пробывал =) Есть вариант что напутаны порты в\в даже глядя по схемам они разные, при исправлении портов в коде компилятор начинает ругатся на неизвестную функцию(((( Вот код.
#include <avr/io.h>
#include "symbol.h"
#define DI 0
#define RW 1
#define E 2
#define CS1 3
#define CS2 4
#define RST 5
void pause (unsigned int a)
{ unsigned int i;
for (i=a;i>0;i--)
;
}
void lcd_dat (unsigned char data)
{
PORTD=data; //Выводим данные
PORTB|=_BV(DI); //Говорим дисплею что передаются данные
asm("nop");
PORTB|= _BV(E); //Импульс записи
asm("nop");
PORTB&=~_BV(E);
PORTB&=~_BV(DI);
}
void lcd_com (unsigned char comm)
{
PORTD=comm; //Выводим команду
asm("nop");
PORTB|= _BV(E); // Импульс записи
asm("nop");
PORTB&=~ _BV(E);
}
void gotoxy (unsigned char x, unsigned char y)
{
if (x<64) PORTB|=_BV(CS1); //Если x<64 включаем CS1
else {
PORTB|=_BV(CS2); //else включаем CS2
x=x-64;
}
lcd_com(0x40+x); //Выставляем X координату
lcd_com(0xb8+y/8); //Выставляем Y координату
}
void clear_screen (void)
{ unsigned char i,j;
PORTB|=_BV(CS1)|_BV(CS2); //Включаем оба чипа
for (j=0;j<8;j++)
{
lcd_com(0xb8+j);
for (i=0;i<64;i++)
lcd_dat(0x00); //Очищаем
}
}
void wg12864_init(void)
{
DDRD=0xff; //PD0-7 как выхода
PORTD=0x00;
PORTB=_BV(RST)|_BV(CS1)|_BV(CS2); //Включаем оба чипа
DDRB=_BV(DI)|_BV(RW)|_BV(E)|_BV(CS1)|_BV(CS2)|_BV(RST); //PB0-5 как выхода
asm("nop");
lcd_com(0x3f); //Разрешаем отображение
lcd_com(0xc0); //Устанавливаем начало отображения
lcd_com(0x40); //Ставим X=0
lcd_com(0xb8); //Ставим Y=0
clear_screen();
PORTB&=~(_BV(CS1)|_BV(CS2));
}
void put_pixel (const unsigned char x, const unsigned char y, const unsigned char color)
{ unsigned char temp=0;
PORTB=_BV(RST);
if ( (x>128)||(y>64) ) return;
gotoxy (x,y);
PORTD=0xff;
DDRD=0x00; //PD0-7 как входа
PORTB|=(_BV(RW)|_BV(DI)); //Считываем данные
pause(1);
PORTB|= _BV(E);
asm("nop");
PORTB&=~_BV(E);
asm("nop");
PORTB|= _BV(E);
asm("nop");
temp=PIND;
PORTB&=~_BV(E);
if (color==1) temp|= _BV(y%8); //Выставляем/снимаем нужный нам бит
else temp&=~_BV(y%8);
PORTB&=~(_BV(RW)|_BV(DI));
DDRD=0xff; //PD0-7 как выхода
asm("nop");
gotoxy(x,y); //Переходим к X,Y
lcd_dat(temp); //Записываем данные
PORTB=_BV(RST);
}
int sign (int x)
{
if (x<0) return -1;
if (x>0) return 1;
return 0;
}
int abs (int x)
{
if (x<0) return -x;
else return x;
}
void line (unsigned char x1,unsigned char y1,unsigned char x2,
unsigned char y2,unsigned char color)
{ int dx,dy,i,sx,sy,check,e,x,y;
dx=abs(x1-x2);
dy=abs(y1-y2);
sx=sign(x2-x1);
sy=sign(y2-y1);
x=x1;
y=y1;
check=0;
if (dy>dx) {
dx=dx+dy;
dy=dx-dy;
dx=dx-dy;
check=1;
}
e=2*dy - dx;
for (i=0;i<=dx;i++)
{
put_pixel(x,y,color);
if (e>=0) {
if (check==1) x=x+sx;
else y=y+sy;
e=e-2*dx;
}
if (check==1) y=y+sy;
else x=x+sx;
e=e+2*dy;
}
}
void rectangle (unsigned char x1,unsigned char y1,unsigned char x2,
unsigned char y2,unsigned char color)
{
line (x1,y1,x2,y1,color);
line (x2,y1,x2,y2,color);
line (x2,y2,x1,y2,color);
line (x1,y2,x1,y1,color);
}
void put_char (unsigned char x0, unsigned char y0, unsigned char code, unsigned char mode)
{ unsigned char i,x,y;
x=x0;
y=y0;
PORTB=_BV(RST)|_BV(CS1);
if ( (x>128)||(y>64) ) return;
for (i=0;i<6;i++)
{
if (x>=64) { //Включить CS2
x=x-64;
PORTB|=_BV(CS2);
PORTB&=~_BV(CS1);
}
lcd_com(0x40+x); //Перейти X,Y
lcd_com(0xb8+y);
if (i<=4) { if (mode==1) lcd_dat(~sym[code][i]); //Пишем колонку
else lcd_dat (sym[code][i]); //Пишем инвертированную колонку
}
if (i==5) { if (mode==1) lcd_dat(0xff); //Рисуем разделитель
else lcd_dat(0x00); //Рисуем инвертированный разделитель
}
x=x+1;
}
}
int main(void)
unsigned char data2[8]={0x20,0x10,0x01,0x02,0x08,0x06,0x04,0x0a}; //"WG12864A"
unsigned char i;
pause(5000); //Задержка для включения ЖКИ
wg12864_init(); //Инициализация ЖКИ
rectangle(0,0,127,63,1); //Рисуем контур
line (127,0,0,63,1); //Рисуем линии
line (127,5,5,63,1);
line (127,10,10,63,1);
line (127,15,15,63,1);
line (127,20,20,63,1);
line (127,25,25,63,1);
line (127,30,30,63,1);
line (127,35,35,63,1);
line (127,40,40,63,1);
line (127,45,45,63,1);
line (127,50,50,63,1);
line (127,55,55,63,1);
line (127,60,60,63,1);
for (i=0;i<8;i++)
put_char (10+6*i,3,data2[i],0); //Пишем "WG12864A"
while (1)
;
return 1;
}
И схема на atmega8 к которой он написан.  ============================================== А вот схема atmega16 к которой надо запилить этот код..  Раздел: AVR
Всем привет у меня такая просьба где подскажите где можно найти схему и печатную плату усилителя вот как на этом сайте http://www.masterkit...code_id=1270122 !!!))) Раздел: Песочница или Вопрос-Ответ

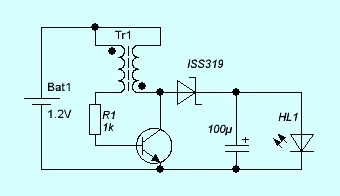

Собираю на свою машинку светодиодные задние фонари. Уже можно сказать есть макет. Осталось самое важное, сделать хороший драйвер для всего этого чуда. Светодиоды SMD 5050. Что бы было понятно о чём речь, вот фото:  Это был начальный вариант, но посчитав энергопотребление вышло слишком много, и не стоп а прожектор. Поэтому кол-во сд сократил ровно в два раза. К тому же опытно было установлено, что светить они будут так как задумано, измениться лишь яркость. Сверху будет светорассеиватель. Вот второй вариант:  По три строки в обоих частях фонаря будут из красных СД - стоп\габарит. Остальные две, в одной части оранжевые - поворотники, в другой белые - задний ход. Всё это нужно качественно и надёжно запитать. Вариант с резистором на каждый СД не рассматриваю, много лишних деталей, и лишний нагрев платы. Ещё хотелось бы иметь регулировку яркости каждого режима, то есть 4 ругелятора - габарит, стоп, поворотник, задний ход. Для того чтобы можно было настраивать под разные стёкла (есть былые, красные и тонированные). Максимальный ток который мне нужен на кристалл 20мА. Всего СД получается 55 в одном модуле, из них 33 - красных, 22 - оранжевых\белых. Так же интересует то как можно все это охлаждать, ведь нагрев должен получиться немаленьким. Сейчас увидел инфирмацию про аллюминивые платы, но сделать их дома как я понял нереально. Пока только вариант с увеличинной площадью контактов на плате на все свободное пространство. Наиболее подходящий вариант вижу в повышающем драйвере с выходным напряжением порядка 200В. Этого достаточно для питания красных СД, в одной фаре. Следовательно для поворотов и ЗХ напряжение требуется меньше. Все кристаллы соединять собираюсь последовательно. Раздел: Питание LED и источников света
Есть 2 небольшие (~25*130мм, 30*20мм), довольно простые двухслойные платы. Нужно "оцифровать их". Т. е. начертить в каком-нибудь редакторе (например Eagle), чтобы я по этим данным мог заказать ещё несколько экземпляров таких плат. Т. к. с потенциальным исполнителем мы, скорее всего, в разных городах, было бы неплохо сделать чертежи по хорошему скану платы (там действительно всё просто, а точные размеры для отверстий для элементов можно получить из библиотек этих элементов). Заинтересовавшихся прошу написать мне по адресу: [email protected] Раздел: Вакансии и разовая работа
в каком госте можно узнать в каких пределах выбирать Rнагрузки и Uнагрузки для усилителей Нч
Раздел: Песочница или Вопрос-Ответ
Счетчик электроэнергии ПСЧ-3ТА. 04. 1, 5-50 А , 3 фазы, 3 тарифа - Б/УЭлектронный, 3-х тарифный (тарификатор встроенный).Род учитываемой энергии: активная.Тип индикатора: жидкокристаллический.Номинальный ток: 5 А.Максимальный ток: 50 А.Номинальное напряжение: 220/380 В. Масса: 1,5 кг.Габаритные размеры (В Ш Г): 325 170 70 мм.Показывает ощутимо заниженные данные по расходу электроэнергии (на порядок ниже) - дефект, он же большой "+"  Цена - 5000 р. Торг. Москва. [email protected] Раздел: Продам-Отдам, Услуги
Здравствуйте. Не знаю даже как сформулировать запрос в поисковике...
Нужна схема для питания устройства от аккумулятора с разъемом
для блока питания, чтоб при подключении питание не терялось
и аккумулятор заряжался...
Т.е. так как реализовано во многих устройствах с аккумулятором.
Раздел: Начинающим
Всем привет,есть в наличии блок контроля от арочного металл детектора Поиск-3М1.Стоит ли заморачиватся с переделкой его в металлоискатель?
Раздел: Металлоискатели
индукционная варочная панель ariston kio633t zдома сгорела индукционная варочная панель ariston kio633 t z гарантийка отказалась ремонтировать пришлось лезть самому. Обнаружил что на силовой плате пробиты диодный мост, два силовых транзистора одной рабочей зоны G4PC40UD, а на управляющей микросхеме irs21844s между 12и 13 ножками меряется 230 ом в обеих направлениях при отпаянной 13 ножке чего не наблюдается на соседнем эдентичном блоке. и пробило два похожих на диод или стабилитрон элемента с маркировкой на корпусе J3.3 толи J33 . не могу определить что за диоды не в нете не на рынке никто а таких ничего не знает. Подскажите что за зверь и от чего такой масовый падеж и при замене транзисторов на G4PC50UD не потребуются ли изминения в наминалах схемы обвязки.  20140116_200235_cr.rar 225,53 Кб 11 раз скачано Раздел: Бытовая техника
 Как сделать эту искусственную точку(землю) для питание однополярного операционного усилителя схема искусственной точки на делителях операционике с ООС не работает в чем дело без неё на выходе нет сигнала только шумы Раздел: Начинающим
Добрый вечер дорогие друзья! Может у кого есть исходник на Си для реализации ПИД регулятора?
Было бы отлично, если бы был прокомментирован код.
Хочу оформить в виде функции , и вызывать ее в момент измерения.
С уважением Артем
Раздел: AVR
Пытаюсь собрать источник тока в multisim. Возникла проблема с симуляцией диодного моста. он почему то режет напряжение. на картинке видно. не могу понять в чём проблема... должен просто выпрямлять напряжение, т.е. делать его положительным, а он его опускает. помогите пожалуйста Раздел: Школьникам и студентам
добрый вечер . решился припаять линейный вход к nissan clarion - pp - 2368r . припаиватся к микрухе - не справлюсь . мафон собран блоками . где то читал что ещё надо замыкать какие то контакты чтобы обмануть мафон что типа касета вставленна . прошу ткните мордочкой что куда припаивать и замыкать . на фото отстёгнутый кассетный блок .
[img][URL=http://radikal.ru/fp/a90864bd8ef6434c84376cba06737e4a][IMG]http://s020.radikal.ru/i723/1401/9f/0b6ce23ac0f4.jpg[/img][/URL][/img]
Раздел: Песочница или Вопрос-Ответ
